tsi 8530EP/8533EP外置泵使用指南
DustTrakTM8530EP/8533EP沒有內置泵。它必須連接到TSI提供的外部泵模塊。使用外部泵設置DustTrak粉塵儀需要以下部件。如果有任何物品丟失或損壞，請立即告知。
1小心地從集裝箱中打開DustTrakTM粉塵儀
2從運輸容器中打開外部泵

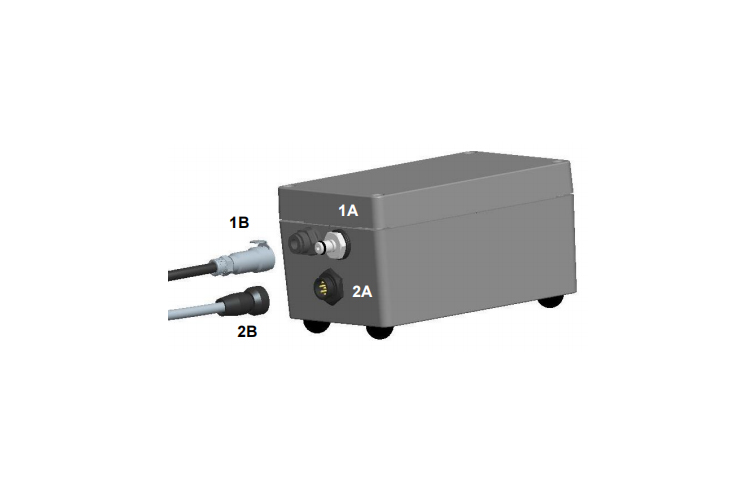

3將外部泵流量管快速接頭的一端連接到泵模塊[1A至1B]。
4將外部泵電源電纜的一端(連接到DustTrakTM粉塵儀)連接到泵模塊，如下圖所示[2A至2B]。

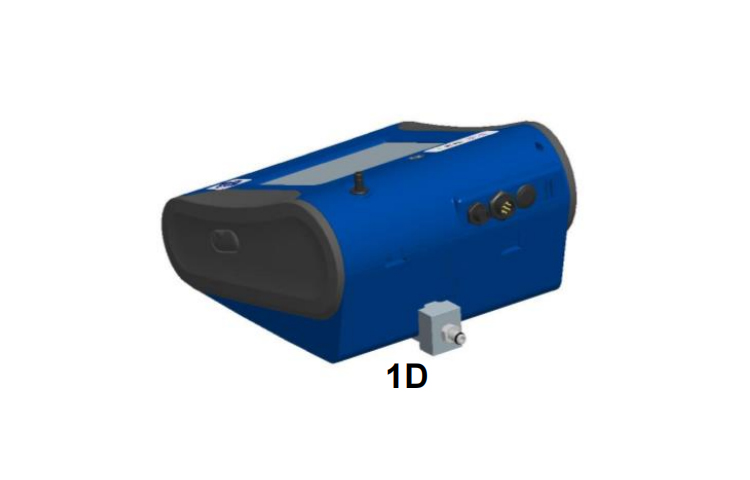

5.如下圖所示，將排氣適配器連接到DustTrakTM粉塵儀的排氣口。

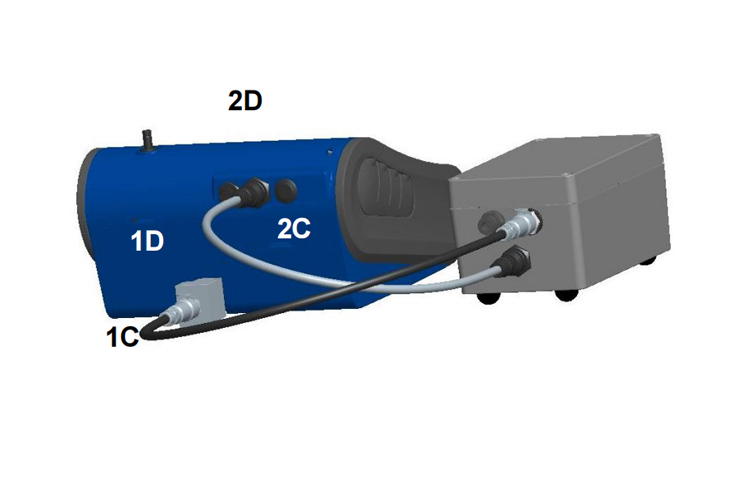

6.將外部泵流量管(至DustTrak粉塵儀)快速接頭的另一端連接至DustTrak粉塵儀上的排氣適配器[1C至1D]。同樣，將外部泵電源電纜的另一端連接到DustTrak粉塵儀，如下圖所示[2C至2D]

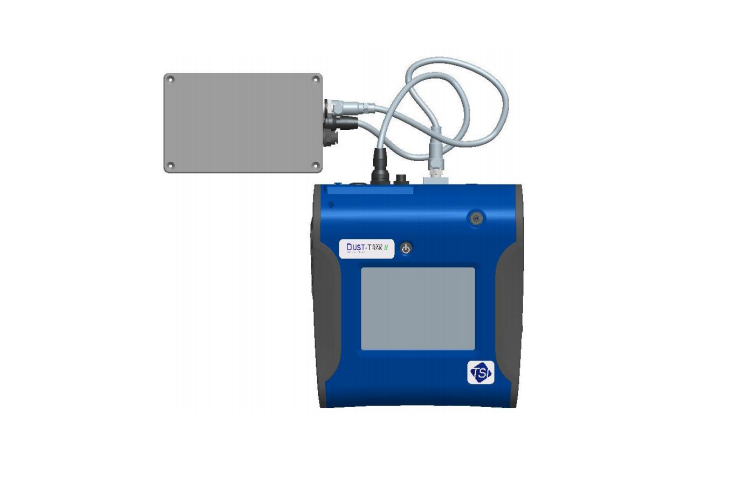

7.DustTrak的設置TM體外泵監測已完成。
警告
外部泵完全由DustTrak TM粉塵儀供電。不要嘗試使用外部電源為泵模塊供電。
注意事項
1.電源連接器和流量快速連接點擊“安全連接時。電源連接器必須順時針旋轉過鎖銷。
2當DustTrakTM粉塵儀打開時，不要熱插拔外部泵模塊。始終先連接外部泵模塊，然后打開DustTrak粉塵儀
3TSI建議帶外部泵的DustTrak監測器在8535型環境外殼中運行
4TSI建議泵模塊在支腳安裝時進行操作，并盡可能避免在其他方向操作。
5泵模塊和DustTrak粉塵儀應處于相同的電位。
6外部泵模塊上的附加端口是泵排出流量的地方。對于DustTrak粉塵儀從壓力與環境壓力明顯不同的腔室或管道中采樣的應用，TSI建議將外部泵的排氣引到腔室/管道中。
