美國CIRS 023加速器性能檢測模體
準確的輻射劑量傳遞要求每天檢查真實的輻射中心與成像、定位和目標系統的等中心之間的一致性。CIRS每日ISO幻影提供了一個成本效益高，快速，準確的手段，測試等中心符合。
使用每日ISO幻影，直線加速器激光器和光場可以“調整”到真正的輻射等中心使用幻影的外部雕刻標記。光場和輻射場對準可以使用內置的射線照相標記進行檢查。更重要的是，可以檢查OB1和EPID的等中心點是否與治療束進行真正的空間對準和重合
每日ISO幻影包含一個獨特的中心點基準和偏移目標。該偏移目標通過定位目標，移動所確定的數量，并驗證偏移目標已定位在等中心，以確保由kv/MV匹配生成的表偏移坐標是準確的。中心基準和離目標直徑為6.35mm，由陶瓷制成外部與同心圓目標加工，使用戶能夠客觀地評估所有的設置誤差，包括旋轉，并容易使幻影與真正的輻射等中心。日ISO幻影加工公差為士0.02mm.目標定位精度為±01mm。
加速器性能檢測模體有兩個平臺支持。6DOFISO底座設計用于與治療床索引桿對齊，并提供已知的幻像平移和旋轉，以檢查6DOF治療床所做的校正。ISO基座用于在3DOF(傳統)治療沙發上定位和調平日常ISO幻影。這兩個平臺都提供了水準測量腿和嵌入式標記，用于使用ISOAnalyzeM軟件計算kV/MV像素尺寸。
美國CIRS 023加速器性能檢測模體特點
1.獨特的受托體在EPID、KV和CBCT成像中產生清晰的圖像。
2.偏移目標基準檢查治療床校正的準確性
3.進行以下測試:
（1）激光對準
（2）光場尺寸驗證

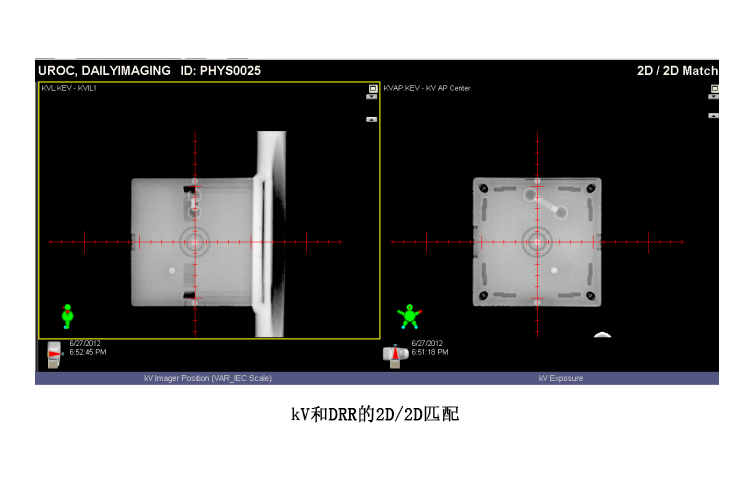

（3）KV和MV成像儀重合
（4）CBCT工藝精度
（5）OBI精度
（6）臥榻移位精度
（7）輻射場/光場對準
美國CIRS 023加速器性能檢測模體規格
|
cirs 023模體 |
尺寸:12厘米x12厘米x12厘米
重量:1.7公斤
材料: 塑料水
|
|
基準 |
Qty: 四
(1)中心基準
(1)偏移目標
(2)大檢查基準
材質:陶瓷
直徑:6.35毫米
|
|
OBI自動定位靶 |
數量:一個
材質:鋁合金
|
|
型號023包括 |
|
1 |
每日ISO幻像 |
|
1 |
用戶指南 |
|
1 |
12個保修 |
|
可選配件 |
|
023-03 |
ISO分析圖像分析軟件 |
|
023-04 |
ISO基礎定線平臺 |
|
023-08 |
6DOF ISO底座 |
