美國cirs 002HN IMRT頭頸模體
從 CT 成像到劑量驗證的完整質量保證

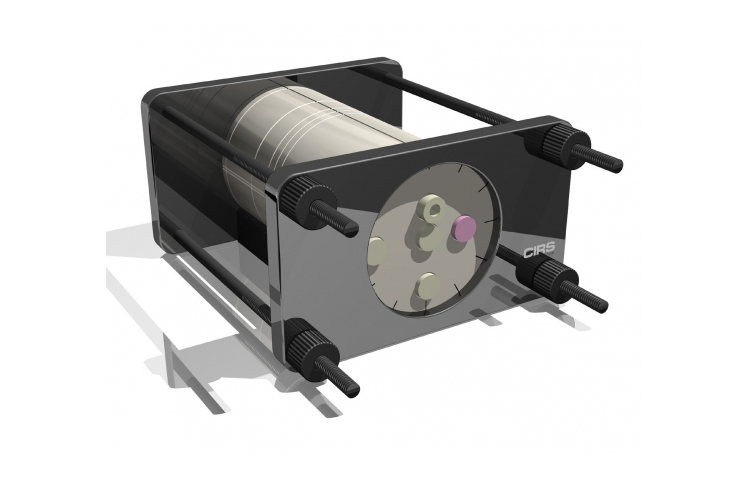

CIRS 002HN型 IMRT模體旨在解決圍繞治療計劃系統的調試和比較以及從CT成像到劑量驗證的完整系統 QA 的復雜問題。CIRS 002HN模體在形狀、比例、結構以及密度方面正確地代表了人體頭部和頸部的解剖結構。這使得能夠對治療計劃和交付系統進行徹底分析。該模體由專有的組織等效環氧樹脂材料制成。模擬組織的線性衰減在50 keV至 15 MeV范圍內的骨骼和水實際衰減的1%以內。它呈圓形，接近普通患者的大小。用于電離室的組織等效可互換桿插件允許在模體和膠片校準中的多個平面上進行點劑量測量。
002HN 型還支持膠片劑量測定，不僅支持標準射線照相膠片，還支持GafChromic介質。附加插件可支持各種其他檢測器，包括TLD、MOSFET 和二極管。它可容納一張橫向的 Ready PackTM 10x12英寸膠片、兩張放射變色或放射照相10 x 10厘米的膠片。橫向薄膜和一疊十三張放射變色薄膜，預先切成63.5 x 63.5毫米。在三個不同的方向。002HN型有一個可選的四個電子密度參考插頭，可以在模體內的五個不同位置互換。模體的表面蝕刻有凹槽，以確保CT切片的正確方向和精確的膠片與計劃配準。還提供可選的顱骨環。
美國cirs 002HN IMRT頭頸模體特征
驗證異質性校正
將 CTU 與電子密度相關聯
檢查敏感區域的劑量分布
檢查深度劑量和絕對劑量
2D和3D等劑量
使用離子室校準膠片
驗證個別患者的治療計劃
美國cirs 002HN IMRT頭頸模體規格
|
外形尺寸 |
43.2厘米x33厘米x20.3厘米 |
|
重量 |
10.5公斤 |
|
材料 |
模體:組織等效環氧材料
插入:CIRS組織等效材料(環氧樹脂基)
|
|
002HN型包括 |
|
數量 |
描述 |
|
1 |
水當量均質截面鉆孔以容納桿插入件 (15厘米) |
|
2 |
膠片板，1厘米，膠片腔10厘米x10厘米，帶有一套CT到膠片基準標記 |
|
1 |
膠片片中膠片基準標記的CT |
|
1 |
空腔板，6.34厘米，用于容納膠片堆疊或凝膠盒 |
|
1 |
用于小體積三維圖像重建的膠片疊層 |
|
1 |
間隔板，2厘米 |
|
2 |
平滑板，1厘米 |
|
1 |
末端薄，1厘米 |
|
1 |
末端薄，約1.6厘米 |
|
5 |
水當量實心桿插入件 |
|
1 |
骨等效實心棒插入物 |
|
1 |
校準基座 |
|
1 |
保持裝置 |
|
- |
12個月保修 |
