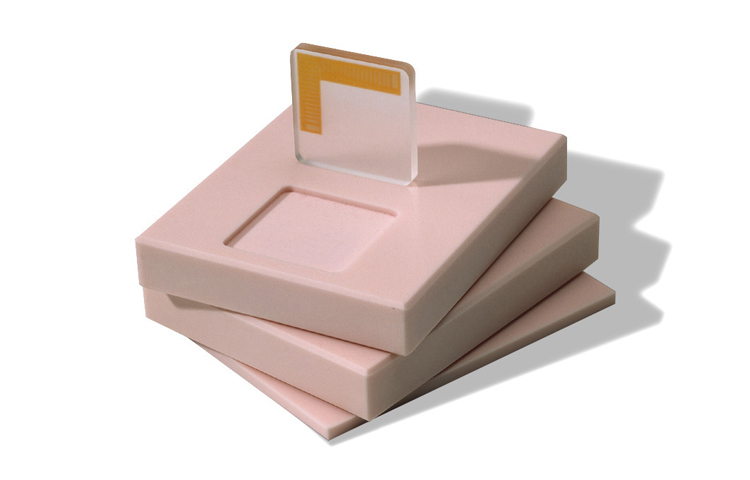

美國cirs 016A乳房X光檢查模體
只需一次曝光,就能完成乳房X光檢查系統分辨率的QC檢查!
CBRS 016A-BC12型包括兩個17.5微米厚的金鎳合金棒圖案。這些條形圖被定位在90度,以便在一次曝光中評估垂直和平行于陽極陰極軸的分辨率。目標有17段,從5lp到20lp/mm,相當于25微米鉛或2.6mm鋁在20kv。這些圖案永久性地嵌入在一個薄薄的丙烯酸晶圓片(016W型)中,以保護他們免受磨損或損壞。該模體由乳腺等效材料和特點為丙烯酸片腔。這一設計使得在乳房支撐板上方4.5厘米和胸壁中間1厘米處的條形能夠得到一致的、可復制的定位(根據美國放射學會的建議)。
美國cirs 016A乳房X光檢查模體特點
用于評估單曝光系統分辨率的垂直條圖案設計
可復制定位
丙烯酸晶圓片保護棒免受磨損和損壞
乳腺等效模體體材料
美國cirs 016A乳房X光檢查模體規格
|
尺寸 |
12.5厘米x10厘米x4.5厘米 |
|
重量 |
0.7kg |
|
材料 |
模體:BR12
目標：嵌入丙烯酸中的金鎳結構（相當于25微米鉛或2.6毫米鋁） |
|
016A-BR12包括 |
|
數量 |
詳細 |
|
1 |
12.5厘米X10厘米X0.5厘米平板(BR12） |
|
1 |
12.5厘米x10厘米x2厘米平板(BR12) |
|
1 |
12.5厘米X10厘米X2厘米的板，帶有亞克力靶的切口(BR12) |
|
1 |

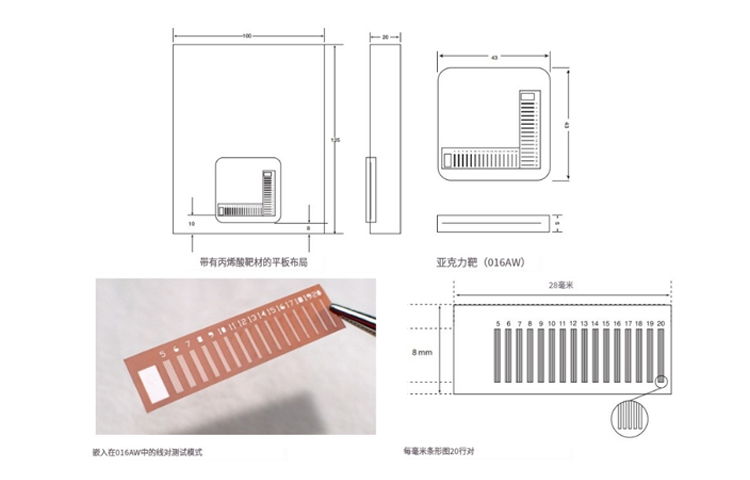

帶有兩個線對測試圖案的丙烯酸芯片，定位成90度 |
