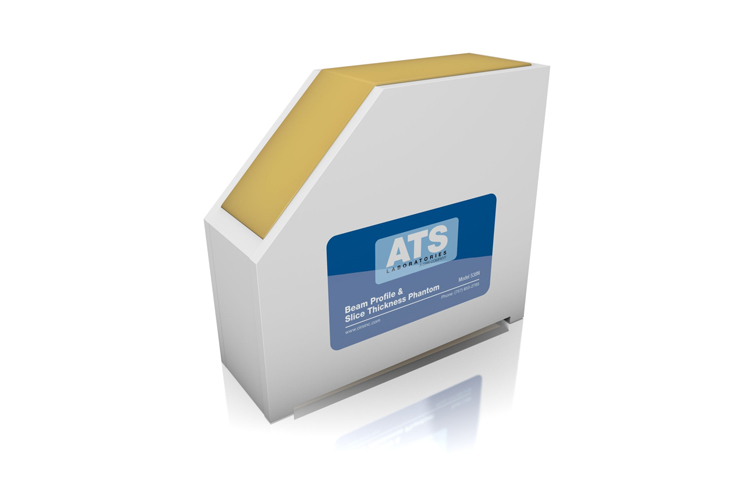

美國cirs ATS 538NH超聲成像系統檢測模體
測量橫梁輪廓和切片厚度
CBRS AS538NH能夠通過在無回聲背景下評價回聲材料薄平面的外觀來測量超聲成像系統的光束輪廓和切片厚度。從一個垂直于薄面的表面對散射面進行掃描,得到模型538NH不同深度下的光束輪廓圖像。這幅圖像包含了大量的有關聲束的信息,因為它在像組織一樣的介質中傳播,如焦距、焦距、波束寬度、側和光柵裂片,以及遠場光束發散。此外,光束的近場區域可以很容易地與遠場區分,因為不同程度的亮度接近掃描表面,而均勻幅度更低。
在距離散射面45度的第二表面掃描散射面,用戶可以在不同深度評估成像系統的切片厚度。空間分辨率的第三個組成部分----切片厚度或高度分辨率----顯示梁主軸前后結構產生的反射。切片厚度變化的影響與軸向和側向分辨率相同。厚度越細,分辨率越好:隨著厚度的增加,空間分辨率的減小。
美國cirs ATS 538NH超聲成像系統檢測模體業績計量
均勻性
組織諧波成像兼容性
光束輪廓/焦區/橫向響應寬度
美國cirs ATS 538NH超聲成像系統檢測模體規格
|
尺寸 |
25厘米x22x7厘米 |
|
重量 |
5.1kg |
|
外殼材料 |
聚氯乙烯 |
|
掃描表面 |
3 |
|
仿組織材料 |
聚氨酷橡膠 |
|
聚氨酷特性 |
冰點:-40°C
熔點:攝氏100度以上
音速:在23°時為1450米/秒
衰減:0.5分貝/厘米/兆赫(在3.5兆赫測量) |
|
目標 |

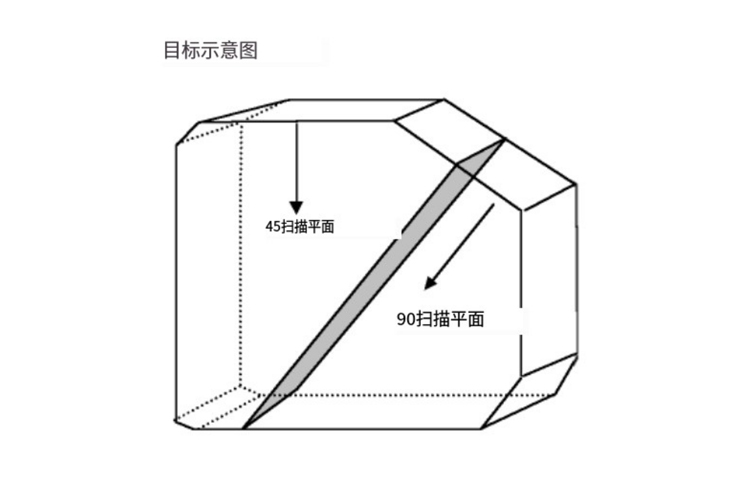

散射平面與用于測量切片厚度的掃描平面成45°，與光束輪廓掃描平面成90°
尺寸:26X7厘米
深度:0至22厘米
|
|
ATS538NH包含的項目 |
光束輪廓和切片厚度模型
用戶指南
5年保修
合格證書 |
