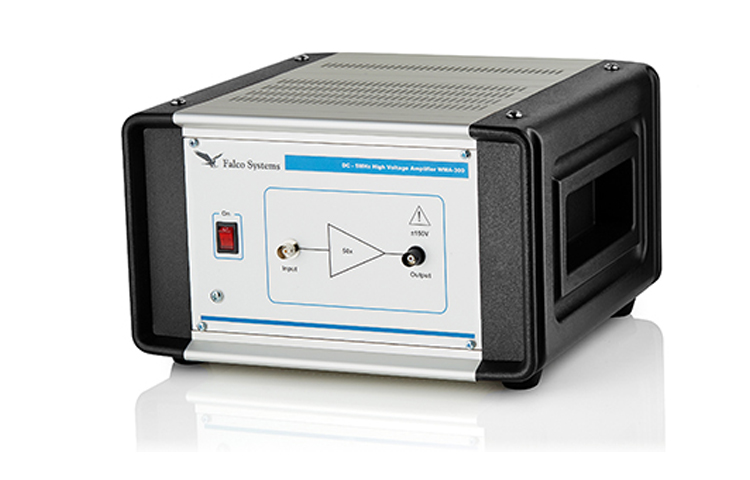

荷蘭Falco WMA300電壓放大器
Falco WMA300是一款高電壓、寬帶實驗室放大器，適用于要求苛刻的高速應用。它的DC-5MHz帶寬和大電壓范圍使其成為MEMS器件、EO調制器、PZT壓電定位系統、波束控制部件、超聲波等的絕佳選擇。放大器的全功率頻率響應基本平坦，最高可達2MHz。為了確保正確的高頻操作，輸入具有50歐姆的阻抗。
在其他高速負反饋放大器中，電容負載條件下的不穩定性是一個常見的問題。這通常會導致不安全的浪涌電壓，在極端情況下還會導致振蕩。在WMA300中，這個問題已經通過一個巧妙的雙反饋系統得到了嚴格的解決。在任何電容性負載下都不會發生明顯的過沖。輸出過載或短路條件也是不成問題的，因為已經采用了極快的輸出電流限制電路。
荷蘭Falco WMA300電壓放大器特點
-150V至+150V輸出電壓
直流至5MHz-3dB大信號帶寬
回轉速率：典型值為2000 V/µs
電流：300mA，限流
所有電容負載穩定，不會產生過沖
短路保護輸出
荷蘭Falco WMA300電壓放大器規格
|
放大倍數 |
固定50倍 |
|
帶寬 |
直流-5MHz-3dB大信號帶寬 |
|
轉換率 |
2000V/us典型值 |
|
輸出電壓 |
-150伏至+150伏 |
|
電流 |
300mA典型帶限幅器 |
|
噪聲和偏移 |
典型的全帶寬12mVrms輸出噪聲，典型的100mV偏移 |
|
輸入阻抗 |
500 |
|
輸出阻抗 |
500 |
|
穩定性 |
在所有電容和電阻負載下穩定，不超過5%的過沖
|
|
功率 |
230V50Hz交流電，120瓦 |
|
尺寸 |
280x280x160mm |
|
重量 |
6.8公斤 |
|
產地 |
荷蘭 |
