荷蘭Falco WMA320高速高壓放大器

文章來源：未知 | 作者：admin | 發表時間：2023-09-14

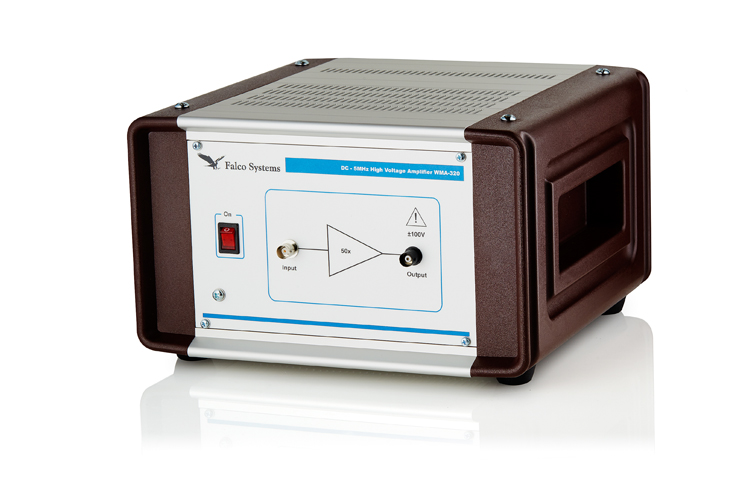

荷蘭Falco WMA320高速高壓放大器

荷蘭Falco WMA320是一款適用于高要求應用的高壓、高速實驗室放大器。其寬帶寬和大電壓范圍使其成為MEMS器件、EOmodulator、壓電定位系統、波束控制組件、超聲波等的絕佳選擇。

放大器的全功率頻率響應基本平坦，最高可達2MHz。為了確保正確的高頻操作，輸入的阻抗為50Ω，在其他高速負反饋放大器中，電容負載條件下的不穩定性是一個常見的問題。這通常會導致不安全的浪涌電壓，在極端情況下還會導致振蕩。在WMA320中，這個問題已經通過一個巧妙的雙反饋系統得到了嚴格的解決。在任何電容性負載下都不會發生明顯的過沖。由于采用了極快的輸出電流限制電路，放大器可以承受輸出過載和短路條件。

荷蘭Falco WMA320高速高壓放大器特點

-100V至+100V輸出電壓

直流至5MHz-3dB大信號帶寬

1300V/µs回轉速率

電流：限流300mA

所有電容負載穩定，不會產生過沖

短路保護輸出

荷蘭Falco WMA320高速高壓放大器規格

放大倍數	固定50倍
輸出	-100V至+100V，300mA，帶限制器
帶寬	直流-5MHz -3dB大信號帶寬
全帶寬上的12mV rms噪聲典型，100mV偏移典型
輸入阻抗	500Ω
輸出阻抗	500Ω
穩定性	在所有電容和電阻負載下穩定，不超過5%的超調
功率	230V50Hz交流電，120瓦
尺寸	280x280x160毫米
重量	6.8公斤
產地	荷蘭
