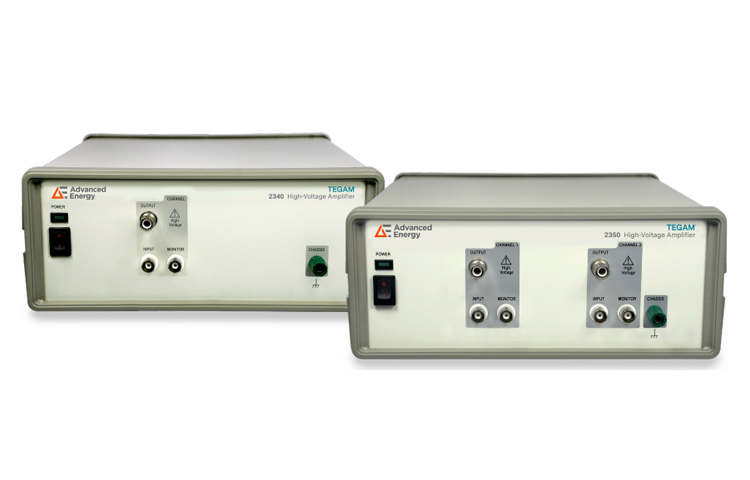

美國TEGAM 2350單/雙通道高壓放大器
2340/2350型專為需要超出大多數波形、功能或脈沖發生器標準電壓限制的高壓放大的應用而設計。2340/2350型號的最大輸出電壓為400 Vp-p，標準固定增益為+50。10到100的增益可通過特殊訂單獲得。每個通道的額定電流為40 mA，輸出阻抗為0.2½。每個通道都有一個獨立的、緩沖的電壓監測器輸出，用于需要輸出信號的低電平表示的應用。對于50½的輸入，緩沖區可減少200:1，對于1M½及以上的輸入，可減少100:1。
電流限制功能在兩個方向上感應輸出電流。這在操作過程中為放大器提供了最大的保護。內置電源監控器通過跟蹤直流電源來保護功率放大器。如果發生高壓直流故障，監視器將斷開功率放大器的電源。循環供電將重置故障。放大器可以驅動高達200pF的電容性負載，同時保持超過200kHz的全功率帶寬。為了最大限度地確保用戶安全，輸出端接地至儀表底盤，以防止意外電壓回路。前面板上提供了一個接線柱，用于直接連接機箱接地。2340/2350型是經濟高效的解決方案，適用于需要低失真和精確信號放大的專業應用。這些單元特別適用于需要高電壓的高頻靜電應用。
美國TEGAM 2350單/雙通道高壓放大器規格
低失真的精確信號放大
高達400 Vp-p（±200 V）的高壓輸出
DC-2 MHz小信號帶寬（-3 dB）
全功率帶寬，從DC到200 kHz（-0.1 dB）
單通道或雙通道
獨立200:1
每個通道的電壓監測器輸出
兼容所有TEGAM任意波形和函數生成器
與任何可驅動50Ω阻抗的信號發生器兼容
MEMS、靜電或壓電應用的絕佳選擇
美國TEGAM 2350單/雙通道高壓放大器特點
|
通道數 |
單通道(型號2340)或雙通道(型號2350) |
|
輸入阻抗 |
50Q直接耦合 |
|
輸出電壓范圍 |
0至士200 V直接合 (400 V p-p) |
|
最大輸出電流 |
每通道40mA |
|
輸出阻抗 |
0.2Ω |
|
電壓增益 |
+50固定（特殊訂單+10-100） |
|
正弦波失真 |

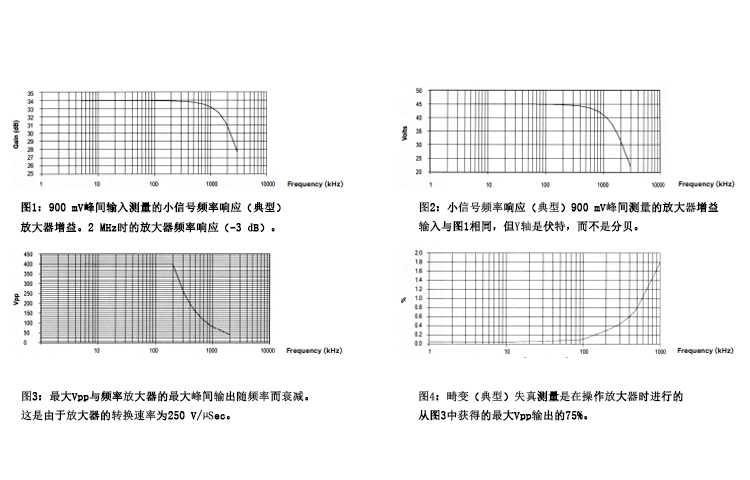

參考圖4 |
|
小信號帶寬 |
直流至2MHz-典型(-3dB)-參見圖1 |
|
全功率 |
200 kHz/400Vpp正孩-典型值(-0dB) (CL小于200 pF) |
|
轉換率 |
>250 V/uSec |
|
方波響應 |
<0.8微秒的200伏速率 |
|
像差 |
<2%50Q電壓監視器輸出50 Q輸入Z(200:1比例) (每個頻道-個)>1個MQ輸入Z(比率為100:1) |
|
安全 |
符合LEC61010-1標準，CE標記 |
|
工作溫度 |
0°C至+45C |
|
儲存溫度 |
-20攝氏度至+50攝氏度 |
|
濕度范圍 |
<80%RH不凝結 |
|
輸入電壓 |
110/220V50/60Hz-后面板可選 |
|
額定功率 |
100瓦;80瓦 |
|
重量 |
4.5公斤 |
