美國TREK 20/20C同相高壓放大器

文章來源：未知 | 作者：admin | 發表時間：2023-10-10

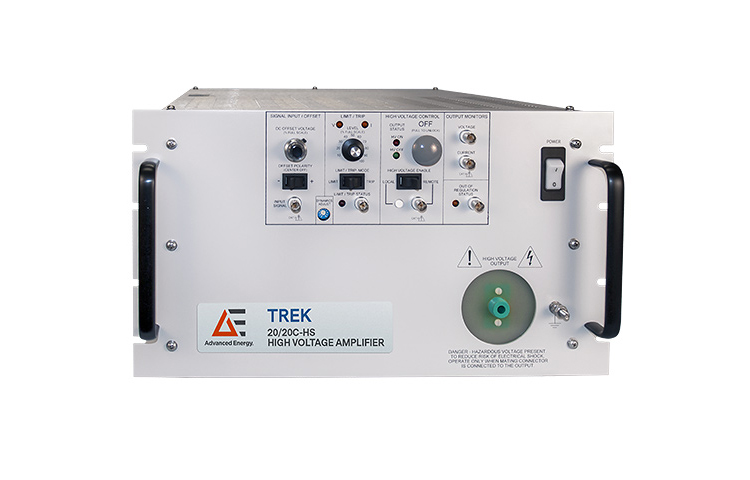

美國TREK 20/20C同相高壓放大器

直流穩定Trek 20/20C高壓功率放大器，輸出電壓0至±20kV DC 或峰值A(chǔ)C，具有四象限有源輸出級，這對于實現精確的輸出響應和高轉換速率至關重要。它在整個輸出電壓范圍內將電流吸收或源入無功或電阻負載。Trek 20/20C用于眾多工業和研究應用，例如材料表征、鐵電體和大氣等離子體。Advanced Energy的Trek 20/20C-HS高壓放大器可提供三倍以上的峰值電流、更高的轉換速率以及更大的帶寬，滿足高容性或電抗負載的需求。高壓功率放大器采用全固態設計，適用于工業和研究應用中的高轉換速率、寬帶寬和低噪聲操作。

美國TREK 20/20C同相高壓放大器特點

通過四象限輸出驅動容性負載

閉環系統實現高精度

通過短路保護保護設備

受益于免維護操作和固態設計

利用低輸出噪聲和超精確輸出

動態調整優化各種負載參數的交流響應

每個裝置均提供 NIST 可追溯校準證書

適用于可編程電源應用的直流穩定

本地和遠程高壓開/關功能

可選擇電流限制或跳閘開關

美國TREK 20/20C同相高壓放大器規格

輸出電壓范圍	0至±20千伏特高壓交流
輸出電流范圍	0至±20mADC或峰值A(chǔ)C
輸入電壓范圍	0至±10 VDC或峰值A(chǔ)C
輸入阻抗	標稱25Ω
直流電壓增益	2000 V/V
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于±2V
輸出噪聲	小于1.5Vrms
轉換率	大于450V/us(典型值為10%至90%)
小信號帶寬	DC到更大的20kHz-3dB)
大信號帶寬	直流至大于7.5 kHz，典型值 (-3 dB)	直流至大于3.75 kHz(1%失真)
穩定性	隨時間變化:小于50ppm/小時，非累積性	隨溫度變化：低于100 ppm/°C
比率	高壓輸出的1/2000
直流精度	優于滿量程的0.1%
直流失調電壓	小于±2毫伏
輸出噪聲	小于10mV有效值
輸出阻抗	47Ω
比率	0.5V/mA
直流精度	優于滿量程的0.1%
電壓偏移	小于士2毫伏
輸出噪聲	小于10mV有效矽抱磅挨察啊綁安泵
輸出阻抗	47Ω
尺寸(高x寬x深)	279毫米482毫米654毫米
重量	24.9公斤
高壓連接器	卡頓高壓連接器
線路電壓	出廠設置適用于以下兩個范圍之-:104至127VAC或180至250VAC，頻率為48至63Hz
交流線路插座	標準LEC320三通交流線路連接器
溫度	0至40攝氏度
相對濕度	到85%，非冷凝的
海拔	2000米
