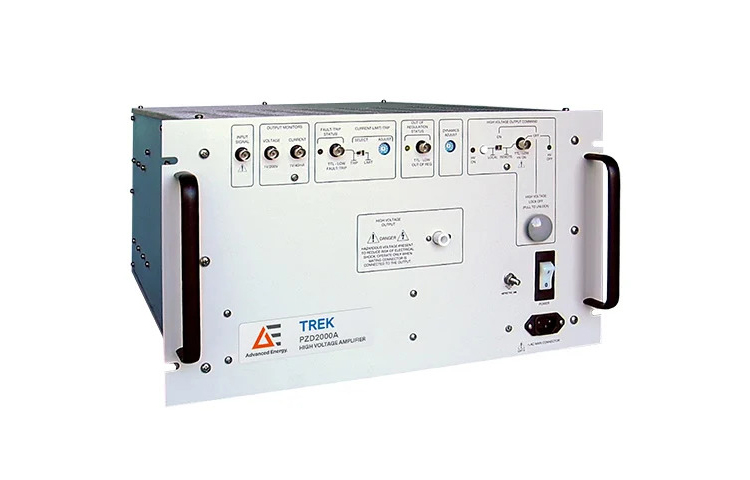

美國Trek PZD2000A寬頻帶高壓功率放大器

美國Trek PZD2000A是一款寬頻帶高壓功率放大器，輸出電壓0至±2kV DC或峰值A(chǔ)，用于高精度高功率應用。該放大器采用全固態設計，具有高可靠性和低噪聲操作。它的四象限輸出級下沉，并在整個輸出電壓范圍內提供負載電流，從而實現精確的輸出響應和高損耗，即使是高電容負載。

美國Trek PZD2000A寬頻帶高壓功率放大器特點

通過自動化或計算機控制系統使用遠程高壓開/關

調整電流限制或跳閘水平

優化各種負載參數的交流響應

用于介電材料表征、聚合物和陶瓷電暈極化以及壓電驅動和控制應用

受益于全固態設計

直流精度優于滿量程的 0.1%

每個裝置均提供 NIST 可追溯校準證書

精密電壓和電流監視器提供高壓輸出和負載電流的緩沖低壓表示，用于監控目的或用作閉環系統中的反饋信號

輸出級受到全面保護，防止有源負載、過載或電弧接地產生的過壓和過流情況

美國Trek PZD2000A寬頻帶高壓功率放大器規格

輸出電壓范圍	0至2kv直流電或峰值交流
輸出電流范圍	0至±200 mA直流或土400 mA峰值交流。在50%占空比的情況下，使用方波，400 mA電流脈沖的最大持續時間為2ms
最大功率	500W(實際的、視在的或反應的)。如果內部功耗超過500瓦，設備將跳閘
輸入電壓范圍	0至±10VDCor峰值交流，非反相
輸入阻抗	25KΩ
直流電壓增益	200伏電壓
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于±2V
輸出噪聲	小于500mVrms
轉換率	大于750V/us (典型值為10%至90%)
結算時間	2kV級低于50us
大信號帶寬	直流至大于60kHz(3%失真)
小信號帶寬	直流至大于100 kHz(-3dB)
穩定性	隨時間變化:小于50ppm/小時，非累積性隨溫度變化:小于100ppm/C
自動功率限制	限制內部功耗以防止過熱
比率	0.025 V/mA
直流精度	優于滿量程的1%
電壓偏移	小于±10毫伏
輸出噪聲	小于10mVrms
頻帶	直流至大于5赫茲(-3分貝)
尺寸(高x寬x深)	266x482x655毫米
重量	24.9公斤
高壓連接器	Alden高壓連接器
BNC連接器	放大器輸入、電壓監視器、電流監視器、數字使能、故障/跳閘狀態、超出調節狀態
線路電壓	出廠設置適用于以下兩個范圍之-:104至127VAC或180至250VAC，頻率為48至63Hz
交流線路插座	標準三通交流線路連接器
耗電量	1000VA，最大值
溫度	0至40攝氏度
相對濕度	至75%，非冷凝
高度	2000m
