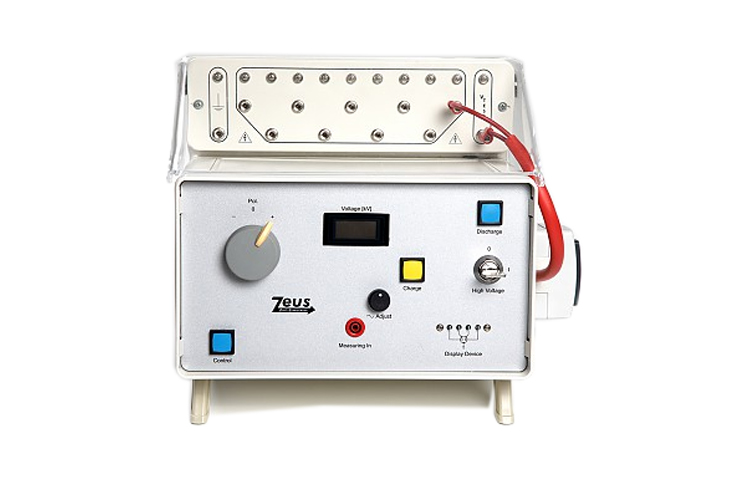

德國M&S Zeus V1除顫模擬器
德國M&S Zeus V1除顫模擬器是第一款專門開發的測試設備，可用于測試醫療技術系統的除顫保護功能。因此，德國M&S公司滿足了根據國際標準進行產品測試的日益增長的需求。無論是在醫療技術公司的開發部門、在型式測試期間、在 TÜV、Dekra和其他測試機構：使用Zeus V1 作為測試設備來演示醫療設備及其配件（例如除顫器）免受除顫影響的標準要求 。患者電纜、電極、抽吸系統。Zeus V1可根據 IEC 60601-1、IEC 60601-2-25、IEC 60601-2-26、IEC 60601-2-27等標準對除顫保護進行標準化測試。 該設備具有集成的10 Hz正弦波發生器（新！）可調節輸出電壓從 2Vss到 20Vss（測試對象顯示單元上的結果為0.5mVss至 5mVss）
請注意：
在最新版本的IEC系列標準中，正弦發生器輸出電壓的幅度已更改為 20 Vss（導致ECG 招標中的5 mVss ）。Zeus V1已經適應了這一變化。如有必要，您可以將帶有5 Vss發電機電壓的Zeus V1轉換為 2Vss - 20Vss 。
德國M&S Zeus V1除顫模擬器特點
測試電壓可連續增加至5 kV。通過LCD顯示。
帶香蕉插頭或夾子的10線患者電纜可直接連接到設備。
該器件具有集成的10Hz正弦波發生器，輸出電壓可調范圍為 2.0Vss至20Vss。
示波器和測試夾連接可以動態測試測試對象不同部分的能量限制。
極性選擇開關用于反轉測試電壓的極性，從而更容易按照標準以相反的極性重復每次測試。
德國M&S Zeus V1除顫模擬器參數
|
重量 |
9.5kg |
|
尺寸 |
24x27x24厘米 |
|
儀器材質 |
全塑料，前面板鋁 |
|
液晶顯示器 |
3.5位液晶顯示 |
|
電子產品 |
電源電壓: 230 V/ 250 mA
測試電壓可連續增加至 5 kV
5.2 kV 時自動充電關閉
測量裝置符合 EN 60601-1
集成10 Hz正弦波發生器
用于連接示波器和測試終端的集成測量電路(動態測試）
電源電壓中斷時的內部放電電路和測試終止
電容器最大放電次數: 10.000
電容器最大放電頻率: 2 次放電/分鐘
|
|
放電電路 |
Zeus: L = 500 uH，R = 50 歐姆
Zeus 25/400: L = 25 mH，R = 400 歐姆 |
|
環境條件 |
環境溫度: 10 - 40C
相對濕度: 10 - 75%，
無冷凝
氣壓: 75 kPa - 106 kPa
|
德國M&S Zeus V1除顫模擬器校準
Zeus 除顫模擬器在出廠時已進行校準。
通過使用示波器直接測量時間來完成校準。
ZEUS 校準證書樣本
德國M&S Zeus V1除顫模擬器安全保障
2 個按鈕釋放
激活高壓時的安全開關
還有電纜蓋
通過自動關閉電容器的充電。
