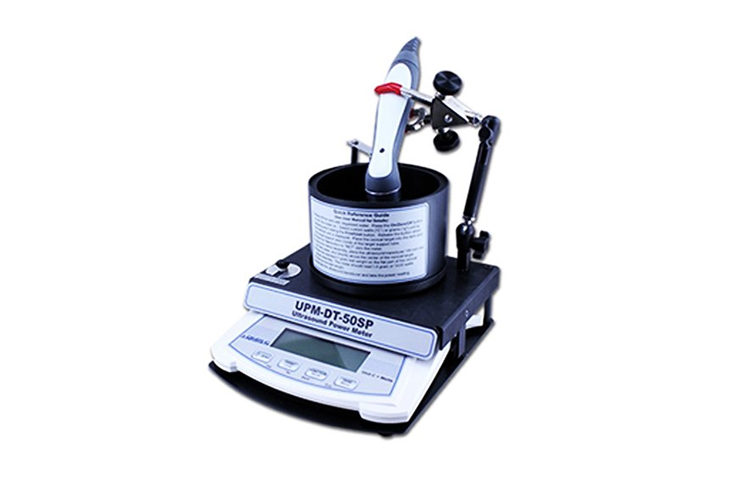

美國OHMIC UPM-DT-50SP超聲功率計
美國OHMIC UPM-DT-50SP超聲功率計自1977年以來一直在世界范圍內使用，是記錄醫用換能器功率輸出的廣泛接受的標準。UPM-DT-50SP超聲波功率計是根據AIUM、JCAHO、FDA和NIST指南開發的，用于測試治療和診斷換能器。UPM-DT-50SP緊湊輕便，滿足便攜式測試儀器的所有要求，具有UPM-DT系列的可靠性和改進的性能。UPM-DT-50SP使用一個直徑5“、高3 1/2”的測試槽，并使用與更高分辨率UPM-DT-1和UPM-DT-10相同的方法。UPM-DT-50SP重量輕，重量不到10磅，設置簡單。電池操作可使裝置在“現場”使用約40小時。此功能確保了通用性，而無需驗證各個國家/地區通常需要的正確電源連接。
美國OHMIC UPM-DT-50SP超聲功率計特點
分辨率：±50mW
測量范圍：0至30瓦
頻率范圍：.5到10MHZ
測量脈沖或連續功率
以瓦特或克為單位的可選讀數
電池或線路通電
數字液晶顯示器
可選RS-232或USB接口
自動調零和穩定
美國OHMIC UPM-DT-50SP超聲功率計操作原理
測量超聲波功率最可靠、最可重復的方法是輻射力法。待測試的換能器位于脫氣水中45°氣背錐形目標上方的中心位置。這種耦合達到了能夠分辨±0.15瓦的精確平衡。當聲能施加到錐體上時，分力與總輻射功率成正比。測試槽內襯可吸音橡膠，以防止聲音反射。天平被編程為將毫克磁力直接轉換為具有良好分辨率的以瓦特為單位的讀數。功率計的測量精度可以通過在錐形支撐臂上放置校準砝碼來驗證。（提供的1克校準重量等于14.7瓦。）
美國OHMIC UPM-DT-50SP超聲功率計規格
|
測量范圍 |
0至30瓦，最小可檢測功率0.05瓦 |
|
分辨率 |
±50毫瓦 |
|
精度 |
25°C時，10瓦時的±3% |
|
傳感器頻率 |
5至10兆赫 |
|
傳感器最大直徑 |
101.6毫米 |
|
超聲檢測介質 |
脫氣水 |
|
集成時間 |
2.5秒 |
|
顯示 |
7段，6位LCD |
|
數據輸出 |
可選“雙向RS-232或USB |
|
線路電源 |
120 VAC至12 VAC 500 mA適配器，帶182cm電線 |
|
續航 |
4-AA：電池壽命超過40小時。；蓄電池液位指示器 |
|
產品尺寸 |
43.18cm×33.02cm×15.24cm |
|
重量 |
4.5kg |
