美國OHMIC UPM-30超聲波功率計

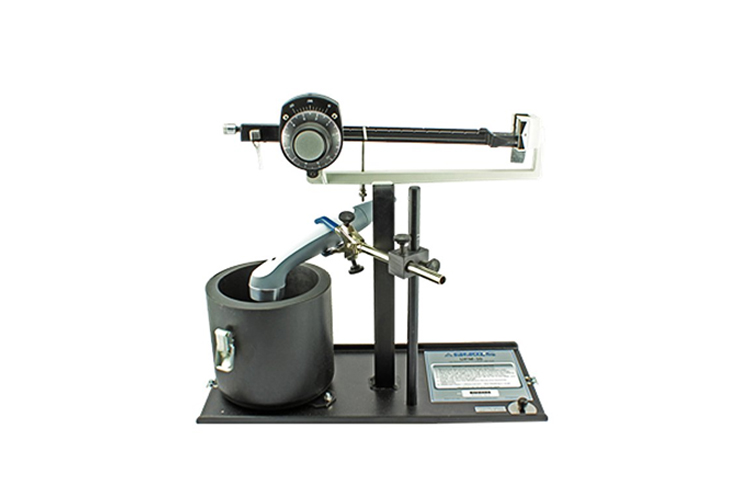

美國OHMIC UPM-30超聲波功率計在使用輻射力平衡法測量診斷或治療換能器的超聲波功率輸出，最高可達30瓦。UPM-30包括一個精確的機械天平，重量從0.01克到10.00克，一個懸掛在吊架上的錐形目標，一個水箱，一個帶夾具的傳感器支撐桿，以及一個手提箱。待測試的換能器中心安裝在錐形目標上，換能器的輻射區域面朝下浸入水介質中。

UPM-30型通過測量換能器施加在錐形目標上的輻射力來確定平均超聲功率。該目標與精密機械天平相連，該天平用于測量超聲波輻射產生的克機械力。當乘以14.65的常數時，克力與以瓦特為單位的超聲功率成正比；因此，2.05克的力將等于30瓦的超聲輻射。UPM-30裝置的核心是其充氣錐形靶。該目標的重量通過其自身浮力減至最小值。超聲波能量以機械方式從目標轉移到精密天平上進行測量。反射的超聲波能量被水測試槽內的閉孔丁基橡膠壁吸收。該系統提供了一種堅固的儀器，具有良好的測量精度和經濟的成本。

美國OHMIC UPM-30超聲波功率計規格

功率范圍	0至30瓦
分辨率	±150mW （±0.01g）
頻率范圍	5至10兆赫
精度	±5%
顯示	Vemnier 表盤
歸零方法	手動調整
試驗罐內襯	12.7mm氯丁橡膠
試驗介質	脫氣水
試驗罐液體容量	1200ml
試驗箱尺寸	外部：146mm寬. x 140mm 內部：114毫米寬x 133毫米深
錐形目標	89毫米寬x 51毫米高
手提箱	高483毫米x 長432毫米x 寬178毫米
裝貨重量	8.1kg
