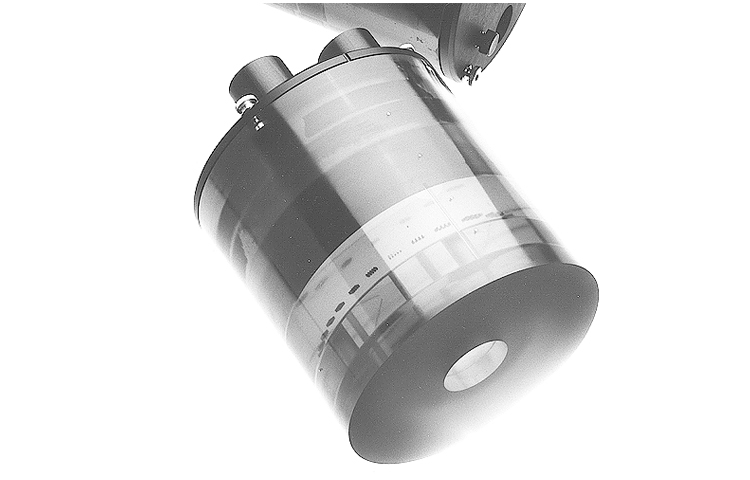

美國模體實驗室 Catphan500 CT性能檢測模體
Catphan500 提供了軸向和螺旋 CT 掃描儀最大成像性能的完整表征。Catphan500 提供了一套全面的測量來測量 CT 掃描儀的感光度、均勻性、幾何和低對比度靈敏度的最大性能。
美國模體實驗室 Catphan500 CT性能檢測模體模塊
Catphan500 由 4 個模塊組成，封裝在 20 厘米的外殼中。
1. CTP401 切片幾何和感光度模塊：
相對的 23 度線斜面用于測量掃描切片幾何形狀、驗證體模位置并檢查患者對準系統和掃描儀工作臺增量。與常用的 45 度斜坡相比，淺 23 度角可以更精確地測量切片厚度，細線可以精確測量 1 毫米和 2 毫米薄切片，而不會出現條紋偽影。龍門角度（最大 10 度）可以通過斜坡長度的比率來確定。
該模塊包括 4 個感光度目標（Teflon、Acrylic、LDPE 和 Air），用于測量 CT 數線性度。該模塊還包含五個丙烯酸球體，用于評估掃描儀對子切片球形體積的成像。亞克力球的直徑有2毫米、4毫米、6毫米、8毫米和10毫米。像素尺寸可以通過測量相距 50mm 的四個孔（其中一個帶有聚四氟乙烯銷）之間的像素?cái)?shù)來確定。
2. CTP528 高分辨率模塊：
此部分具有每厘米 1 至 21 線對的高分辨率測試儀和兩個鑄造成均勻材料的脈沖源（珠子）。通過最大限度地減少高對比度材料的用量并采用放射狀設計，CTP528 模塊消除了條紋偽影。
球形 MTF 珠可用于獲得準確的 MTF 曲線表征，而無需 MTF 線固有的繁瑣且耗時的定位。點源珠還消除了 MTF 線出現的超范圍問題和條紋偽影，因?yàn)橹槊芏仁桥c周圍材料的體積平均的。
3. CTP515 低對比度模塊：
CTP515 由一系列不同直徑和三個對比度級別的圓柱桿組成，用于測量低對比度性能。40 毫米長的桿在所有 z 軸位置提供一致的對比度值，從而避免掃描切片時出現任何體積平均誤差。獨特的子切片測試對象能夠評估不同掃描協議（節距、切片寬度和重建算法）在解析子切片低對比度對象方面的有效性。
為了選擇螺旋和多切片圖像協議，該模塊中包含了獨特的子切片低對比度目標（截短圓柱體）。將通過掃描子切片目標與不同成像設置（切片寬度、節距和重建算法）獲得的圖像進行比較，可以提供有價值的信息，以幫助選擇用于識別小的低對比度物體（例如腫瘤）的最佳協議。
所有各種樣品和背景材料都具有等效的有效原子序數；僅改變密度即可產生有效衰減系數的變化。子切片目標的標稱對比度為 1.0%，z 軸長度為 3、5 和 7 毫米。對于每種長度，都有直徑為 3、5、7 和 9 毫米的目標。
4. CTP486 均勻性模塊：
圖像均勻性模塊由均勻材料鑄造而成，其 CT 數設計為在標準掃描協議下水密度的 2% (20H) 以內。通常記錄的 CT 編號范圍為 5H 至 18H。該模塊用于測量空間均勻性、平均CT數和噪聲值。
使用固體材料可以消除泄漏或因暴露于冰凍溫度而造成損壞的風險。CTP486立體圖像均勻性模塊提供一致的結果，比使用水箱的模塊使用起來更方便，并且消除了由于不同水源而導致的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已在 x、y 和 z 平面上的各種變量上進行了全面測試，并已證明在所有應用中都很穩定。
美國模體實驗室 Catphan500 CT性能檢測模體測試總結
1. CTP401
感光度（線性）
掃描切片幾何形狀（切片寬度和切片靈敏度分布）
像素（矩陣）大小
圓形對稱性
體模位置驗證
患者對準系統檢查
掃描增量
2. CTP528
高分辨率測量每厘米多達 21 個線對
3. CTP515
低對比敏感度
比較子切片和上切片低對比敏感度
4. CTP486CT 系統的
空間均勻性噪聲（精度）
