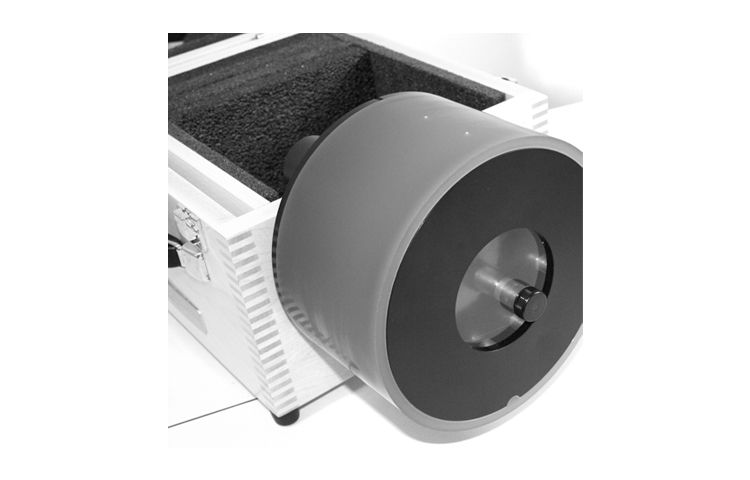

美國模體實驗室Catphan605 CT性能測試模體
Catphan605提供了一種緊湊、廉價的體模，具有一套基本測試，可測量多層 CT 和其他最先進掃描儀的最大性能特征。Catphan605增強了測量能力，可精確測量薄片，并具有現代多層掃描儀中更高的分辨率。
美國模體實驗室Catphan605 CT性能測試模體模塊
Catphan605由 2 個封裝在 20 厘米外殼中的模塊組成
1. CTP682 切片幾何和感光度模塊：
CTP682 模塊包含三組相對的切片幾何坡道。相對的 23 度斜坡用于測量掃描切片幾何形狀、驗證體模位置并檢查患者對準系統和掃描儀工作臺增量。與常用的 45 度斜坡相比，淺 23 度角可以更精確地測量切片厚度。z 軸高度為 38mm 的粗略斜坡使用以 1mm z 軸增量設置的 0.28mm 珠子，精細斜坡使用以 0.25mm z 軸增量設置的 0.18mm 珠子。其中一組斜坡組使用 0.15 毫米細線，可以精確測量 1 毫米和 2 毫米薄切片，而不會出現條紋偽影。龍門角度（最大10度）可以通過斜坡長度的比率來確定，從而避免錯誤的測量。
該模塊包括 10 個感光度目標（丙烯酸、Bone-50%、LDPE、Bone-20%、Teflon、聚苯乙烯、Delrin、Lung Foam #7112、PMP 和空氣以及一小瓶水），用于測量 CT 數線性度。靶點數量的增加使得該模塊適用于放射治療CT感光度測定。
該模塊還包含八個丙烯酸球體，用于評估掃描儀對子切片球形體積的成像。球體直徑為 1、1.5、2、3、4、6、8 和 10 毫米。
2. CTP729 均勻性模塊：
直徑 20 厘米的圖像均勻性模塊由均勻材料鑄造而成，其 CT 數設計為在標準掃描協議下水密度的 2% (20H) 以?xún)?nèi)。通常記錄的 CT 編號范圍為 5H 至 18H。該模塊用于測量空間均勻性、平均CT數和噪聲值。
使用固體材料可以消除泄漏或因暴露于冰凍溫度而造成損壞的風險。CTP712立體圖像均勻性模塊提供一致的結果，比使用水箱的模塊使用起來更方便，并且消除了由于不同水源而導致的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已在 x、y 和 z 平面上的各種變量上進行了全面測試，并已證明在所有應用中都很穩定。
美國模體實驗室Catphan605 CT性能測試模體測試總結
1. CTP682
感光度（線性）
掃描切片幾何形狀
切片靈敏度分布
具有線和珠斜坡的切片寬度
像素（矩陣）大小
圓形對稱性
體模位置驗證
患者對準系統檢查
掃描增量
使用線或珠斜坡的 MTF珠點源
使用體積平均球體對比目標
2. CTP729 CT 系統的
空間均勻性噪聲（精度）
