波蘭Pro-Project Pro-Star模體
使用Pro Star測試模體，可以通過觀察有限尺寸x射線源對模體進行射線照相時出現的模糊區域來確定焦斑大小。由于半影效應，來自焦斑不同區域的輻射將導致圖案的周期性模糊。幾何因素的知識，以及從圖案中心到發生模糊的區域的距離，將允許以與針孔相機測量相同的精度計算焦斑尺寸。
波蘭Pro-Project Pro-Star模體特點
符合：
-IEC 60336:2005
-IEC 61223-3-1，2，4
CE認證
該手冊提供了進行每項測試、結果評估和注冊的詳細指南
波蘭Pro-Project Pro-Star模體規格
尺寸：直徑55毫米
以下版本可用
–I：用于測量0.1至0.3 mm的焦斑。它有四個15°圖案化扇區，扇區內單條線的角度為0.5°。鉛箔厚度：0.03毫米
–II：用于測量1毫米及以上的焦斑。它有四個45°的扇區，扇區內一條直線的角度為2°。鉛箔厚度：0.05毫米
–III：用于測量0.3至0.6 mm的焦斑。它有四個28°圖案化扇區，扇區內單條線的角度為1°。鉛箔厚度0.03 mm

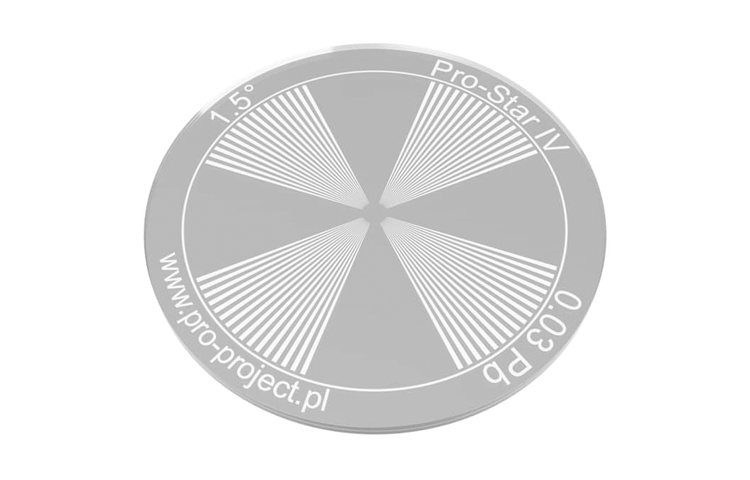

–IV：用于測量0.8至1.5 mm的焦斑。它有四個35°圖案化截面，與扇區內的單條線成1.5°角。鉛箔厚度0.03 mm
–V：用于測量0.1至0.3 mm的焦斑。它有四個45°圖案化扇區，扇區內單條線的角度為0.5°。鉛箔厚度：0.03毫米
–VI：用于測量0.1至0.3 mm的焦斑。它有四個15°圖案化扇區，扇區內單條線的角度為25°。鉛箔厚度：0.03毫米
–VII：用于測量1毫米及以上的焦斑。它有一個360°圖案化扇區，扇區內單條線的角度為2°。鉛箔厚度0.05 mm
