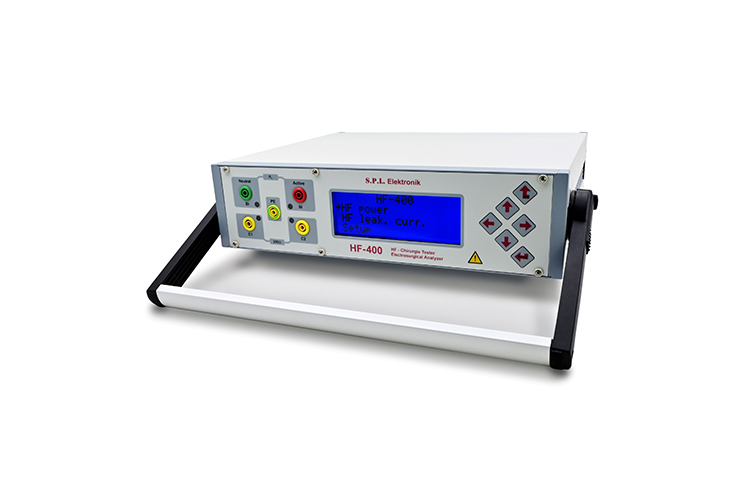

德國SPL Elektronik HF-400功能測試儀
HF-400用于測試HF手術設備的功能。根據這種手術裝置的制造商的說明，用戶可以測量負載電阻器上給出的HF輸出功率和HF泄漏電流。負載電阻器可調為10歐姆，可調為25–6375歐姆，步長為25歐姆。測試的測試參數可以在測試中列出指令，并且可以用PC自動測試。這使得減少測試時間成為可能。在用作多功能測試設備時，測量值將直接顯示。例如HF輸出功率，HF泄漏電流，HF電流，RMS，HF電壓，RMS。
HF輸出功率：
在測量功率的過程中，首先，軟件將規定的負載電阻設置為10歐姆，或者以25歐姆的步長從25歐姆設置為6375歐姆。然后可以將HF輸出功率發送到HF-400并進行測量。自動范圍切換器負責RMS轉換器的最佳控制。RMS轉換器基于熱轉換原理，與驅動器模塊一起設計用于高達10MHz的頻率。
HF泄漏電流：
通過200歐姆負載電阻器測量高頻泄漏電流。對于此測試，負載電阻器是可調的。
德國SPL Elektronik HF-400功能測試儀特點
用于高頻手術設備功能測試的電外科分析儀，符合 IEC 60601-2-2 標準
菜單引導光標操作或 PC 操作
HF——功率測量
HF – 電壓測量/電流測量
HF——漏電流測量
中性電極測試
測試負載電阻 10 Ohm、25 – 6375 Ohm，步長為 25 Ohm
6 個可選預阻
選項 – 手提箱
德國SPL Elektronik HF-400功能測試儀規格
|
線路電壓 |
83-264 V ac，50/60 Hz |
|
功耗 |
50 VA |
|
環境溫度 |
5 - 40°C |
|
HF電流均方根值 |
0-5000 mA |
|
HF電流峰值 |
0-5000 mA |
|
分辨率 |
0.1 mA |
|
HF-輸出功率RMS：（取決于RL）
|
0-500瓦 |
|
波峰因數 |
（V2）1-10（>1000 mA時） |
|
HF泄漏電流 |
0-250 mA |
|
帶寬 |
0.3-10 MHz |
