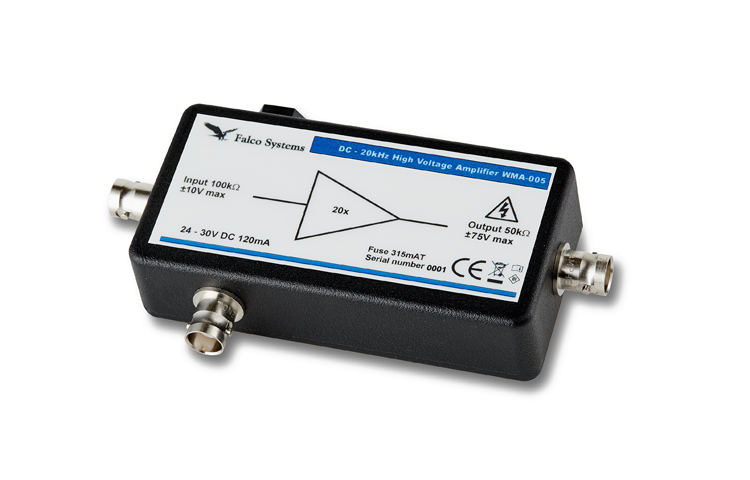

荷蘭Falco WMA-005高壓放大器
荷蘭Falco WMA-005是一種高壓放大器，由24V直流電源供電，如果需要，可以由電池供電，例如用于法拉第籠。它的內部高壓發生器是無導體的，因此在敏感的實驗裝置中不會傳播磁共振。其較大的電壓范圍使其成為MEMS器件、EO調制器、壓電定位系統、光束轉向組件等的絕佳選擇。放大器的全功率頻率響應在20kHz時具有-3dB的角頻率。輸入阻抗為100kΩ，輸出阻抗為50kΩ。
WMA-005的輸出噪聲非常低，在DC-20kHz全功率帶寬下僅為3mVrms。對于帶寬不穩定的低噪聲應用，WMA-005LF放大器包含一個輸出低通濾波電容器。這將帶寬降低到50Hz，但使噪聲降至0.1mVrms以下。帶寬受限的WMA-005LF是需要超低噪聲的手動電壓調節的MEMS或壓電定位的理想選擇。WMA-005具有長期短路保護功能。輸入、輸出和直流電源連接均為標準BNC。
荷蘭Falco WMA-005高壓放大器特點
-75V至+75V輸出電壓
直流至20kHz -3dB大信號帶寬
單電源24V DC，電池供電操作可能
50kΩ輸出阻抗

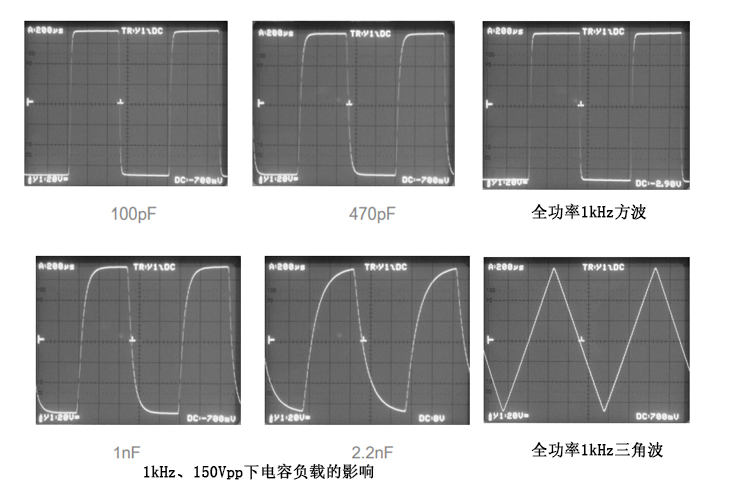

所有電容負載穩定，不會產生過沖
短路保護輸出
荷蘭Falco WMA-005高壓放大器規格
|
放大倍數 |
固定20倍 |
|
輸出 |
-75V至+75V |
|
電源供應器 |
單節24V直流，180mA，可由電池供電 |
|
帶寬WMA-005 |
直流 - 20kHz |
|
帶寬WMA-005LF |
直流 - 50Hz |
|
噪聲 |
WMA-005:3mVrms
WMA-005LF:01毫伏rms |
|
穩定性 |
在所有電容和電阻負載下穩定，不超過5%的過沖 |
|
輸出阻抗 |
50kΩ |
|
尺寸 |
50x100x26毫米，不包括BNC的尺寸 |
|
重量 |
300g |
|
產地 |
荷蘭 |
