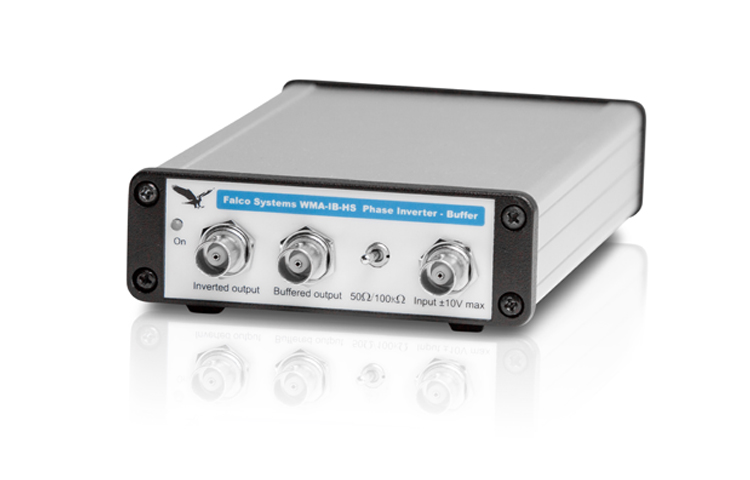

荷蘭Falco WMA-IB-HS逆變器緩沖器
荷蘭Falco推出兩款新的反相器緩沖器:WMA-IB-HS和WMA-IB-LN。這些產品可用于將兩個高壓放大器的輸出電壓提高一倍，或作為高阻抗輸入緩沖器，同時保持精度、高速和低噪聲。由于其高帶寬，WMA-IB-HS模型是驅動Falco WMA-100或WMA-300放大器的理想的高速逆變器。它也可以用于所有其他Falco放大器甚至與其他品牌的高壓放大器。超低噪聲的WMA-IB-LN模型是專為FalcoSystems的WMA-200高壓放大器。WMA-IB-LN與兩個WMA-200高壓放大器相結合，提供前所未有的噪聲性能和輸出電壓范圍。
荷蘭Falco WMA-IB-HS逆變器緩沖器橋接模式

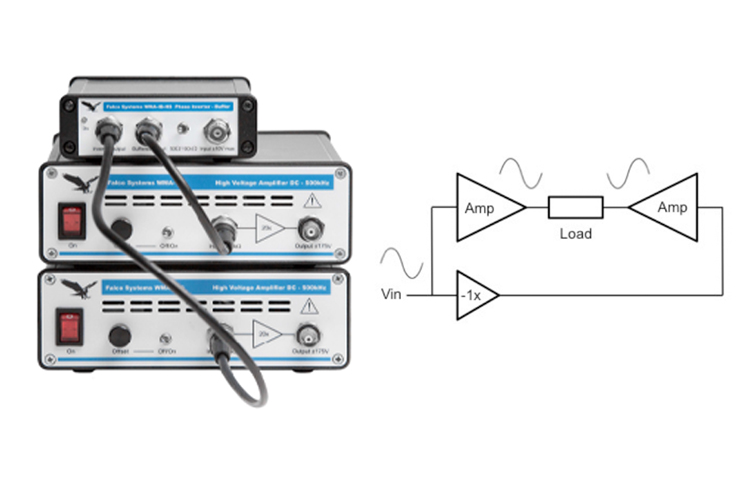

在橋接模式下，倒相器緩沖器可以將可用于驅動負載（如壓電致動器或電光調制器）的最大輸出電壓增加一倍。布置如上圖和電氣原理圖所示。反相緩沖器驅動兩個信號相同但極性相反的高壓放大器。負載連接在放大器的兩個輸出之間，而不是放大器輸出和接地之間的負載連接。
荷蘭Falco WMA-IB-HS逆變器緩沖器技術規格
|
WMA-IB-HS逆變器緩沖器 |
|
高速 |
直流-20MHz-3 dB全功率帶寬 |
|
輸出電壓 |
-10V至+10V最大 |
|
BNC輸入、BNC緩沖輸出和BNC反相輸出 |
|
可切換的50Q/100Q電流信號 |
緩沖無電流信號，例如高電流值的50Q電流信號 |
|
WMA-IB-LN低噪聲相位逆變器緩沖器 |
|
超低噪音 |
2WMA-200安培，輸出噪聲均方根值為~130uV均方根值，輸出電壓范圍為700Vpp |
|
輸出電壓 |
-10V至+10v差動最大 |
|
BNC輸入、差分輸入、差分緩沖輸出和差分反相輸出 |
