德國QUART SFS Set熒光透視/熒光造影系統測試裝置
防護手提箱中的六個層流測試對象，用于根據IPEM 91法規對熒光透視和熒光造影x射線設備進行圖像質量評估。
德國QUART SFS Set熒光透視/熒光造影系統測試裝置技術規范

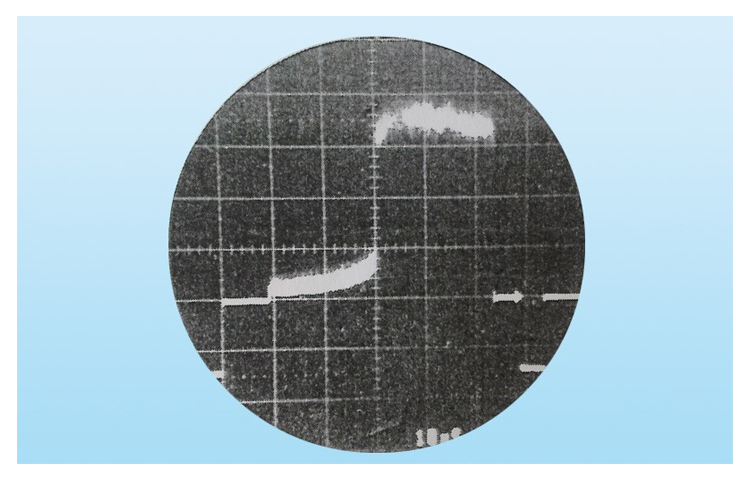

1.使用示波器檢查峰值白色和黑色電平的VS4對象
2.SW4對象用于檢查灰度線性（標稱10%對比度步長），峰值白色和黑色水平（2個細節對象）用于調整監視器亮度/對比度。加圓形幾何測試（用于電視掃描線性）
3.用于檢查字段大小和幾何結構的FSG4對象（字段大小間距為10mm，幾何結構間距為20mm）
4.18型線對圖案（分辨率限制為0.5至5.0 lp/mm），用于調整電子/光學聚焦
5.用于檢查圖像場上焦點均勻性的SSM4對象（空間頻率0.86周期mm-1）
6.LCD4對象，用于檢查低對比度靈敏度（19個細節，直徑11毫米，對比度范圍14.8%至0.42%），以量化噪聲和對比度損失
7.TCD4用于閾值對比度細節可檢測性（12種尺寸的108個細節，9個對比度），以繪制整體圖像質量的對比度細節指數
8.帶三個接口的視頻電纜
9.用于光束校準的額外銅過濾器（2x 0.5 mm，1x 1.0 mm Cu）
德國QUART SFS Set熒光透視/熒光造影系統測試裝置參數
峰值白色和黑色電平
灰度線性
顯示器亮度/對比度
圓形幾何圖形
射野大小和幾何形狀
高對比度分辨率
焦點均勻性
低對比度靈敏度
閾值對比度細節可檢測性
光束校準
