美國模體實驗室 ECTphan模體

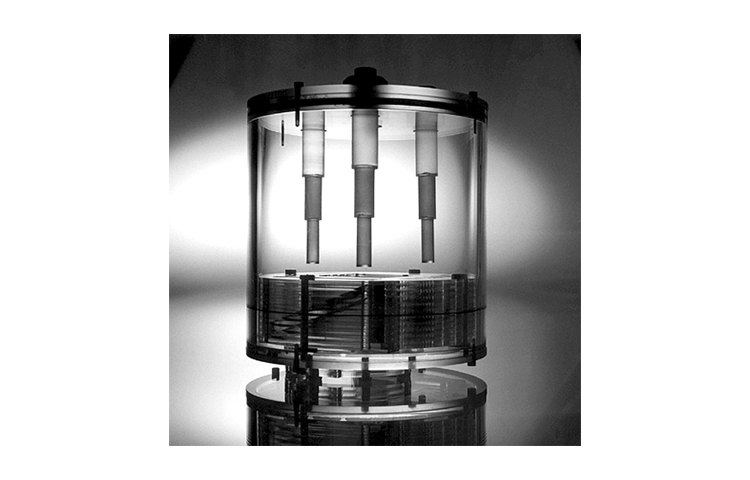

ECTphan模體是一個圓柱形的液體填充容器，具有各種測試，用于單光子發射斷層掃描（SPECT）系統的質量監測。模體可用于評估以下SPECT系統參數：重建均勻性、空間分辨率、低對比度分辨率、像素大小、切片寬度和旋轉中心（COR）。此外，ECTphan模體數據適用于對上述系統參數進行基于計算機的分析。
配置：該模體適用于多種用戶配置。該模體有一個帶有4個螺紋孔的端板（一個在中心，三個在徑向模式），可以用可填充的“熱”或“冷”實心低對比度插件填充。當不需要或為了增加均勻性區域時，可以用塞子代替對比插入物。點源支架可以定位在模體中心，用于測量PSF、MTF和旋轉中心。測試板也可以很容易地移除，以產生更大的均勻性區域。
美國模體實驗室 ECTphan模體模體組件
測試板：
測試板有4個間隔120mm的“熱”孔，用于測量X和Y軸上的像素大小。四種高達2.5lp/cm的條形圖案可用于空間分辨率的視覺評估。兩個相對的傾斜斜面提供了測量切片厚度的能力。
均勻性部分：
均勻性部分提供了一個直徑為20cm的區域，可以目視檢查是否有偽影和不均勻性。積分不均勻性和RMS噪聲統計可以根據區域中的像素值來計算。
端板：
端板有螺紋孔，用于安裝點源支架和“熱”和“冷”低對比度插件。當不需要測試時，可以用SMR 168塞子塞住孔。
點源支架可以定位并成像在模體中心。支架設計用于對空氣中的點源進行成像，并帶有散射。從重構的點源數據中，生成點擴展函數（PSF），并且可以測量半最大全寬（FWHM）和十大全寬度（FWTM）值。如果軟件可用，則可以從PSF生成調制傳遞函數（MTF）。
外部點源插件可用于評估攝像頭的傾斜。這是通過目視檢查點源投影數據的旋轉電影并注意點源的y軸位置的任何顯著變化來完成的。
重建的點源數據也可以用于證明旋轉中心（COR）的誤差。重建數據上需要注意的項目是三維點源寬度、形狀以及條紋或其他偽影的指示。
ECTphan模體提供3個實心或3個空心低對比度插件。這些插入件可以以偏離中心軸75mm的徑向模式擰入模體端板，也可以放置在模體的中心軸上。插入件由三部分組成：直徑為10、15和20mm，長度為40mm。
中空插入件通過螺紋端的端口填充。中空插入物用于模擬“熱”損傷。實體插入物用于模擬“冷”病變。
美國模體實驗室 ECTphan模體測試總結
ECTphan模體由三個主要測試區域組成：測試板、均勻區域和插入物端板。
試驗板
-像素大小
-切片寬度
-空間分辨率
均勻性部分
-積分一致性
-噪聲統計
端板
-低對比度測量（“熱”或“冷”）
-PSF
-MTF
-旋轉中心。
