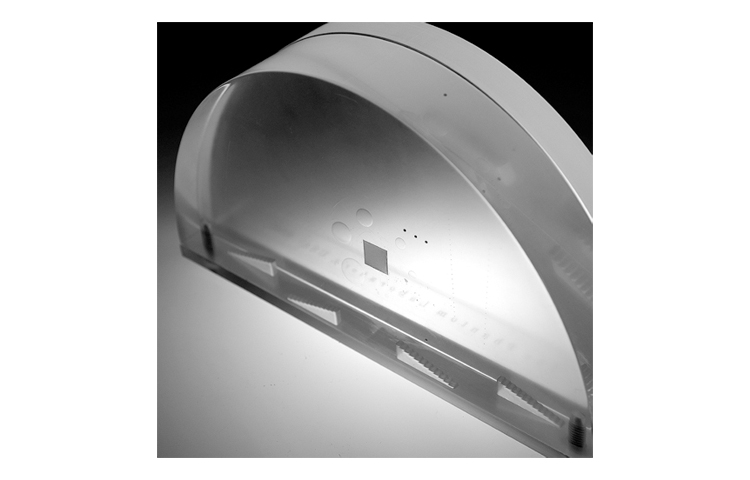

美國模體實驗室 Tomophan圖像質量模體
如果您沒有廣泛使用數字乳房斷層合成（DBT）成像，您可能不會完全意識到它與傳統的乳房X光攝影和CT有多大的不同。Tomophan模體的設計旨在通過對關鍵性能標準的客觀測量，提供這種獨特成像系統的完整特征。
基本模體由3個關鍵部件組成：28mm的測試對象、14mm的墊片和胸壁。對于常規測試，將測試對象和墊片堆疊，總厚度為42mm，主測試平面位于中心。通過改變14mm均勻墊片的位置和/或翻轉測試對象，主測試平面將在成像場中移動得更高或更低。為了模擬較小的乳房，可以單獨使用28mm的測試對象。一個可選的28mm墊片可以與測試對象一起使用，以模擬56mm的乳房。
美國模體實驗室 Tomophan圖像質量模體測試包括：
切片寬度：
使用兩組成角度的珠斜面，可以評估切片厚度和切片靈敏度分布（SSP）。
切片增量：
胎圈斜面也用于提供切片增量測量。
Z軸縮放：
模體包含1 mm鋁Z軸珠，用于評估Z軸上的圖像縮放。
Z軸均勻性：
模體由均勻的材料鑄造而成，可以在遠離其他測試對象的指定區域評估均勻性。
片內信號下降：
片內信號的下降可以通過胎圈斜坡模式來評估。
CNR、SNR和NPS：
Tomophan模體有一個2mm厚、1cm見方的鋁箔插件。這個鋁正方形可以用于計算對比噪聲比（CNR）。
x和y方向上的高分辨率MTF：
鋁正方形的邊緣輪廓可用于計算線擴展函數和x和y兩個方向上的相應MTF。
區域平面內均勻性：
模型由均勻的材料鑄造而成。該設計留出了用于均勻性測量的區域。材質的像素值被設計為在這些局部區域上是均勻的。這些區域用于測量空間均勻性、平均像素?cái)?shù)和噪聲標準偏差值。
丟失的胸壁組織測量：
使用四個階梯式胸壁丟失組織測量儀，可以在兩個不同的切片高度沿胸壁的兩個位置測量丟失的胸墻。四個量規有12個臺階，增量為0.5mm，從胸壁上升到模型中。
像素大小驗證：
可以從已知的幾何特征位置驗證像素大小。
低對比度：
模型有8個丙烯酸球體，位于中心圓形圖案中。球體用于評估掃描儀的低對比度能力。
模體對準：
模體包括用于確認模體方向的基準對象。
