美國TREK 30/20A同相高壓放大器

文章來源：未知 | 作者：admin | 發表時間：2023-10-10

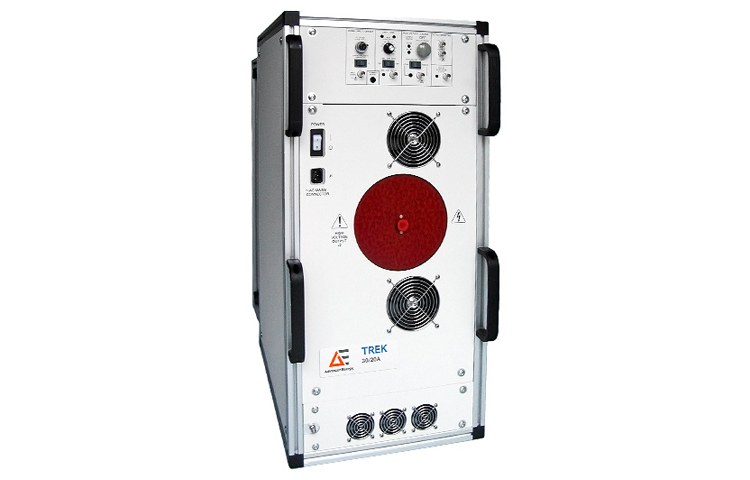

美國TREK 30/20A同相高壓放大器

美國TREK 30/20A同相高壓放大器輸出電壓0至±30 kV DC或峰值A(chǔ)C，并采用全固態設計，具有直流穩定性，可實現高轉換速率、寬帶寬和低噪聲運行。它具有3000 V/V的同相固定增益。它可以防止有源負載或輸出接地短路產生的過壓和過流情況。精密電壓和電流監視器提供高壓輸出和負載電流的低壓表示，用于監視目的或閉環系統中的反饋信號。通過四象限有源輸出實現無功負載所需的準確輸出響應和高轉換速率。它在整個輸出電壓范圍內向無功或電阻負載吸收或提供電流。

美國TREK 30/20A同相高壓放大器特點

受益于閉環系統并實現高精度

利用完整的固態設計和免維護操作

由于輸出噪聲低，因此可以依靠超精確的輸出

防止有源負載產生的過壓和過流情況

通過四象限輸出驅動容性負載

對于 0 至 30 kV 階躍，穩定時間（至 1%）小于 200 µs

動態調整以優化各種負載參數的交流響應

本地和遠程高壓開/關功能

每個裝置均提供 NIST 可追溯校準證書

短路保護保護設備

美國TREK 30/20A同相高壓放大器規格

輸出電壓范圍	0至±30kv直流電或峰值交流
輸出電流范圍	0至±20毫安峰值交流
輸入電壓范圍	0至±10VDC或峰值A(chǔ)C
輸入阻抗	25kΩ，標稱（反向/差動選項：50 kW，標稱）
直流電壓增益	3000 V/V
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于±4V
輸出噪聲	小于1.5Vrms
轉換率	大于550 V/us(典型值為10%至90%)
小信號帶寬	DC到更大的30千赫(-3dB)
大信號帶寬	直流至大于2.5 kHz，典型(2%失真)
穩定性	隨時間變化:小于50ppm/小時，非累積性	隨溫度變化:小于100ppm/C
比率	1V/3000V
直流精度	優于滿量程的0.1%
直流失調電壓	小于±5毫伏
輸出噪聲	小于20mV有效值
輸出阻抗	47Ω
比率	0.5V/mA
直流精度	優于滿量程的2%
電壓偏移	小于±10毫伏
輸出噪聲	小于30毫伏rms
頻帶	直流至大于5kHz(-3dB)
輸出阻抗	47Ω
尺寸(高x寬x深)	103.9X43x87厘米
重量	73公斤
高壓連接器	卡頓高壓連接器
BNC連接器	放大器輸入，電壓監視器，電流監視器，遠程高壓接通/關了，超出調節狀態、故障/跳閘狀態
線路電壓	出廠設置適用于以下兩個范圍之-:104至127VAC或180至250VAC (48至63 HZ) (訂購時指定)
交流線路插座	標準3叉，帶整體保險絲座
耗電量	1800VA，最大值
溫度	0至40°C
