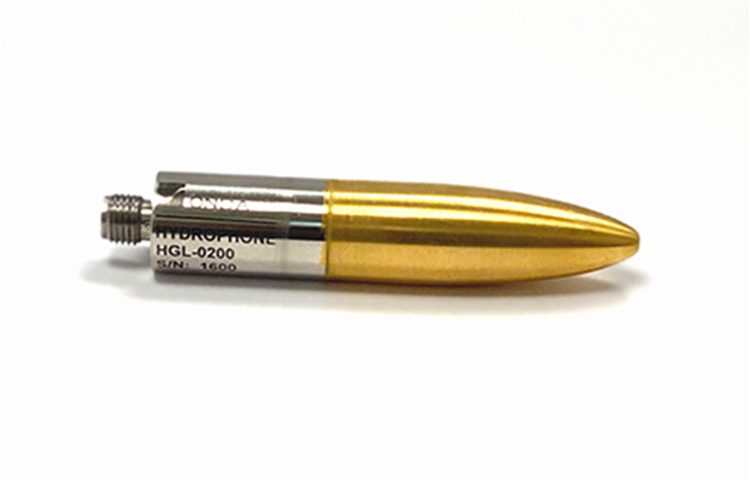

美國ONDA HGL高靈敏度水聽器
HGL系列水聽器的設計符合或超過鋁合金聲輸出測量標準(1998年5月)第3.3.2節的建議。他們有一個非常平坦的靈敏度在一個小而堅固的封裝。這些水聽器是超聲波聲強測量和通用野外測繪的優秀內部標準。
美國ONDA HGL高靈敏度水聽器特點
高靈敏度
小有效孔徑
寬頻
實體結構
與AH和AG前置放大器完美集成
平坦(+/-3 dB)250千赫茲至>>20兆赫
對于HGL-0085和HGL-0200,需要使用AG-20X0前置放大器來維持+/-3 dB的20至40 MHz范圍。對于40 MHz以上的測量,建議使用AH-20X0前置放大器。
美國ONDA HGL高靈敏度水聽器規格
|
HGL-0085 |
HGL-0200 |
HGL-0400 |
頻率范圍(±3dB) |
0.25 至 40 兆赫茲 |
0.25 至 20 兆赫 |
電極孔徑 |
85微米 |
200微米 |
400微米 |
EOC 標稱靈敏度 [dB re 1V/μPa] |
-278 |
-266 |
-251 |
EOC 標稱靈敏度 [nV/Pa] |
13 |
50 |
282 |
接受角(5 MHz 時為 -6dB) |
>150° |
100° |
30° |
電容 |
30 pF |
最大限度工作溫度 |
50℃ |
